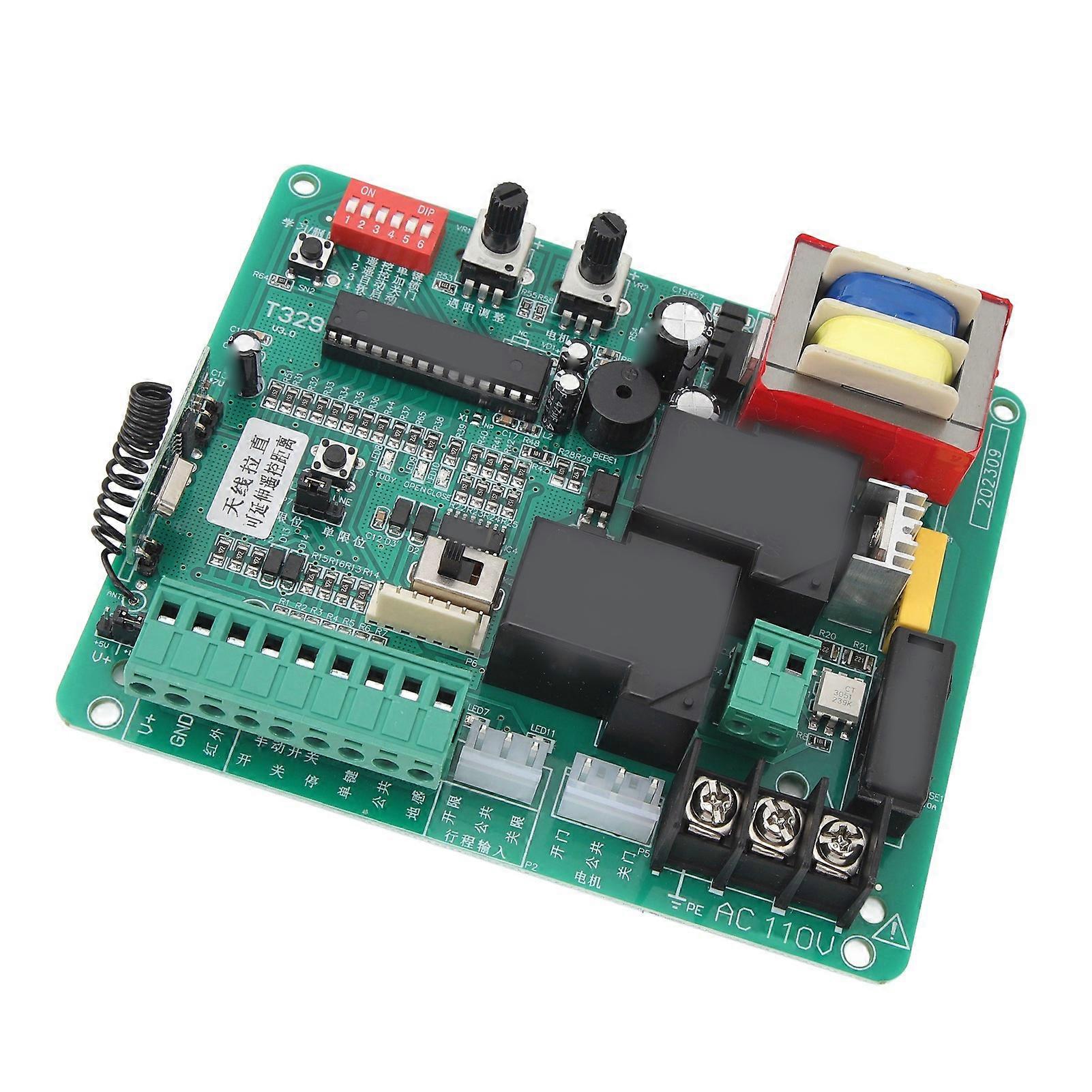

滑动门开启器通用电路控制板滑动门电机主电子控制板110V 项目类型：推拉门开启器控制板 材质：电子成分 重量：约 316 克/11.1 盎司 适用范围：电机控制器 类型：自动开门器 适用产品：推拉门 产品尺寸：约 130x108mm / 5.1x4.3in 遥控器学习方法：长按控制器上的遥控器学习键1秒，LED6指示灯熄灭时松开，然后长按遥控器上的任意键不动，指示灯闪烁三次表示完成。遥控器可以正常使用。同样的方法可以用来学习第二、第三等遥控器。 遥控器密码删除：按住控制器上的学习键约8秒钟，听到提示音后松开，清除之前学习的所有遥控器。您可以根据远程控制学习方法重新学习和使用它们。 远程控制使用：控制器最多可以学习 300 个学习代码。如果数量超过此限制，则无法再添加控制器。在添加更多遥控器之前，您只能删除一些。 遥控键盘作：按下遥控器上的方向（打开、关闭）键可以使电机移动。按下遥控器上的停止键可以停止电机或解锁遥控钥匙。 锁定手动键盘：当B2切换到ON时，按下遥控器上的锁定键将锁定控制器（面板上的停止指示灯会闪烁），仅锁定手动按钮和遥控器方向键。按遥控器上的停止键解锁（面板上的停止指示灯停止闪烁）。在控制器锁定状态下，必须先按遥控器上的停止键解锁，然后才能使用遥控器上的方向键和控制器上的手动按钮。 手动关门功能设置：用户可以根据自己的需要设置自动关门功能。当B3设置为ON时，表示自动关门功能已启用。设置为 OFF 时，表示自动关门功能已禁用。 自动关门设置方法：将红色跳线 B3 和 B6 拉至 ON。每增加一秒，按功能键 F（SN1） 一次，设置延迟关门时间。设置好所需时间后，必须将B6拉到OFF位置，会有声音提示，表示自动关门时间已设置。 外部手动开关接线：外部单键手动：可选的门铃开关可以连接到 COM 和 ONE 端子。单按钮手动在循环模式下运行：开-停-关-停。 刷卡开门：专门用于开门功能，公线接GND，开线接OP。注意：使用刷卡功能时，控制器可以设置自动关门功能，确保延时后关门（参考自动关门设置）。但为了安全起见，需要安装红外线检测装置，以防止自动关门时有物体被夹住。 行程接线：可以使用机械或簧片管方法选择行程。公共行进线连接到 COM，方向连接到 OP 和 CL。 电机接线：电机接线必须按照主图进行。电机的公共线必须连接到电路板的COM，方向连接到L1和L2。否则，电机仅沿一个方向旋转可能会出现故障。 电机保护时间设置：（此功能必须与 B3 在某个位置一起使用。如果指示灯不熄灭，则必须关闭电源并重新进入此功能）。 安装门后（行程对应停止位置时），断电5秒，然后开机。立即按住功能键 F 5 秒以上。门移动后，松开按钮。门将首先打开到行驶位置，然后自动执行关闭动作。关闭至行程位置后，停止，完成电机保护时间设置。最后，必须将 B6 拉到 OFF 位置。
