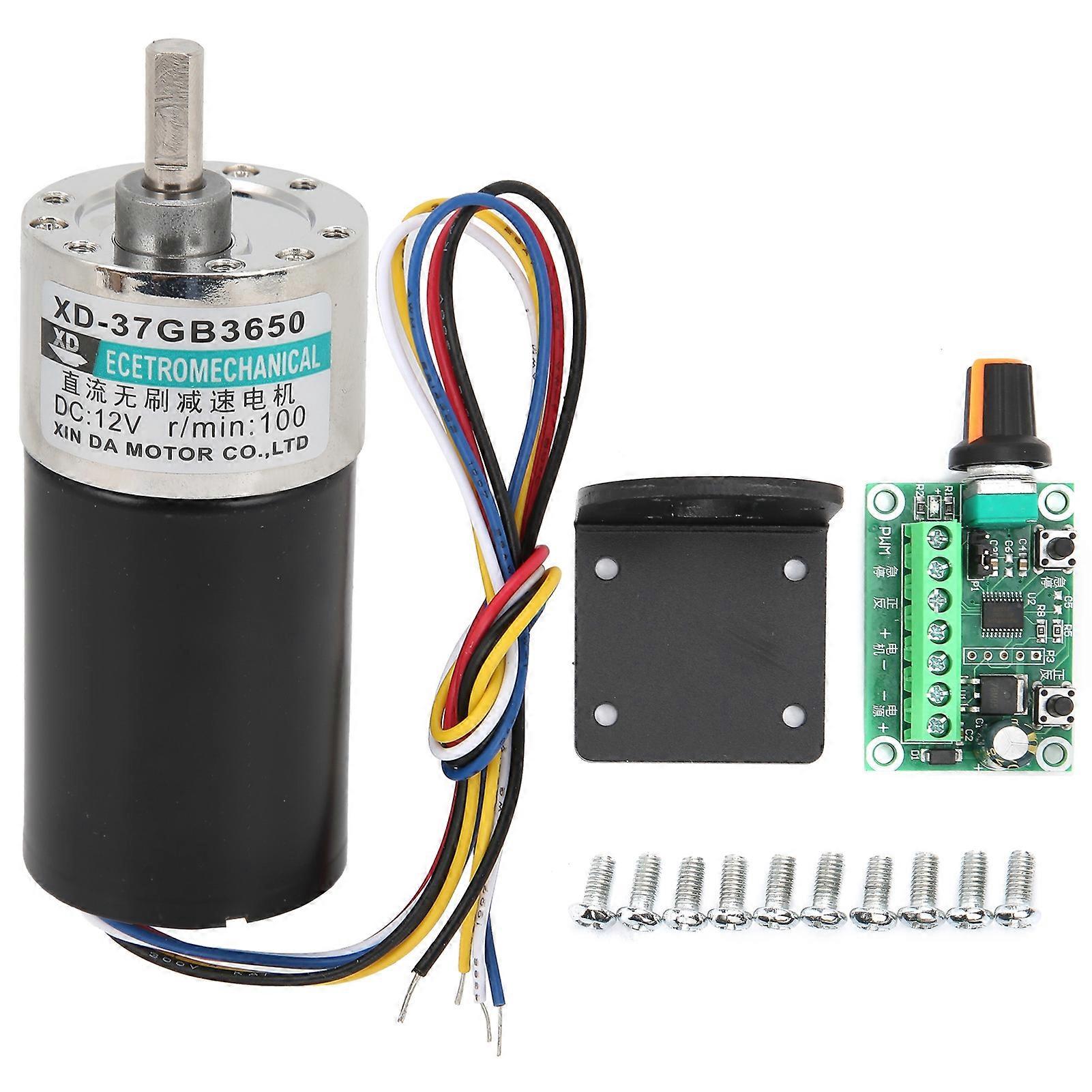

特征： 1.采用优质全金属齿轮，耐磨、安静、使用寿命长 2.专业设计，结构合理，产品体积小，扭转大，超静音，运行稳定 3、采用纯铜线圈，加强减速阻力和导电性，增加电机扭转 4、无刷电机具有过载电流保护，可以保护它，避免电机在使用过程中烧坏，增加电机的使用寿命 5、主要应用于微型机械、各种数控机床、高精度测量仪器、电子制造设备、金融机械、军工等各行业 规范： 产品类型：无刷电机 型号：XD-37GB3650 材质：铜 输出轴尺寸：约 12 x 6 毫米/0.5 x 0.2 英寸 绝缘电阻：电机在常温常湿下额定运行后，用DC500V电阻计测量线圈与电机外壳之间的绝缘电阻时，不超过20MΩ 绝缘耐压：电机在常温常湿下额定运行后，线圈壳体之间施加50Hz或60Hz一分钟，异常为1500V。 温升：安装齿轮箱或等效散热器，在常温常湿下，采用电阻法测量线圈在70°C以下的温升，是正常的。 绝缘等级：B级（130°C） 工作环境温度：电机：-10~+40°C（无结冰） 使用环境湿度：85%以下（无结露） CW/CCW：是 速度调整：是 调速器：DC6-30V 笔记： 1 过载和锁定转子： 电机运转时，由于线圈和铁芯内部发生能量转换而产生热量，温度逐渐升高。负载在额定范围内，发热和散热平衡，电机线圈不会烧毁。但是，在过载和锁转子条件下会产生热量。当运行时间过长时，线圈漆包线上的绝缘膜溶解，造成漆包线短路，烧毁电机。 2 低速运行时： 对于直流电机，一般使用碳刷。旋转换向器与碳刷摩擦，在换向器的槽口处产生火花。电机低速运行时，换向器与碳刷摩擦容易产生的碳刷粉会积聚在换向器槽内，造成短路，烧毁电机和驱动器。请非常小心。 3 PWM控制器注意事项： 使用PWM控制器时，碳刷的使用寿命比额定电压（或固定电压）状态下短。此外，根据使用频率，碳刷可能会很快磨损。直流电机PWM控制频率一般为10-20KHz，PWM控制时反复ON-OFF可以节省能源。但电机使用的零件与使用频率相似，会引起共振和发热。请充分注意使用。 在PWM控制状态下，使用电解电容器的内置电机时，电机可能不会以一定的固定频率旋转。请尽量使用压敏电阻隐藏电机。（需要做相关测试） 4 关于惯性和制动： 电机断电后，转子仍会因惯性而旋转，这是直流电机的惯性。如果想立即停止旋转，可以在关闭电源后将正负极端子短路。这种制动器的用途是利用电机发电（反向电流）。电流可能会暂时增加并缩短寿命。 5 地板电机的处理： 由于磁瓦是脆性材料，直流电机一旦掉落可能会破坏磁瓦，导致电机堵塞并造成灼伤。请不要在高空降落后使用电机。 接线方法： 红线：接电源正极 黑线：接电源负极 白线：空（转弯逆时针） 红线：接电源正极 白线和黑线：将负极并联（CW） 蓝线：PWM调速线，连接0-5V脉宽调速器 黄线：FG信号线输出霍尔信号，基本脉冲为一个信号六圈 型 电压（DC/V） 空载转速（rpm/min） 空载电流（A） 负载转速（rpm/min） 载荷扭转（kgf/cm） 功率 （W） XD-37GB3650型 12 100 0.15 80 8 12 200 0.13 160 4.8 8 300 0.11 240 3.5 6 500 0.1 400 1.9 5 600 0.15 480 1.9 5 . 包装清单： 1 x 电机 1 x 支架10 x 螺丝1 x 调速器
